一台 AI 自动生成的 Wi-Fi 接收机，逐比特验证

AlgoSilicon 工程团队 · 2026

MATLAB 有一个参考设计，叫做 Image Transmission and Reception Using 802.11 Waveform and SDR。它给了一整套 802.11a 的发送和接收链路：把一张图片切成数据包，调制成 Wi-Fi 波形发出去，接收端再同步、纠错，把原图一字不差地拼回来。

真要把这台接收机搬到 FPGA 上，对照 MATLAB 代码一行行写成 RTL 或 HLS C，繁琐到这个项目可以一拖好几年。于是我们换了一条路：让算法到硅的自动化流程读懂这套参考设计，直接生成接收机。大概几天时间，整条 802.11a 接收链路就从数学模型自动生成了 Verilog，目标平台是 ADALM-Pluto 软件无线电上那块很小的 Zynq-7010 FPGA。

这就带出一个合理的问题：既然没有工程师手写过这套硬件，凭什么相信它是对的？这正是值得讲清楚的地方。

分层生成，逐层核对

这套流程不是一步到位地写硬件。它把接收机分成三层来构建，并让机器逐层对照上一层核对：

黄金数学模型：一份浮点参考，它生成的波形跟 MATLAB 标准工具箱完全吻合，把"算法就是标准"这件事钉死。
周期级模型：把浮点参考转成低位宽定点，并补上逐拍的硬件时序，机器核对它跟数学模型逐比特一致。
Verilog RTL：从周期级模型翻译而来，并与之逐比特核对。

关键不在于"软件生成了代码"，而在于每相邻两层之间都由机器逐比特自动核对，而不是嘴上保证。定点硬件本来就不可能去比浮点的小数末位，它也不需要。它的硬指标只有一个：把发送的比特精确收回。

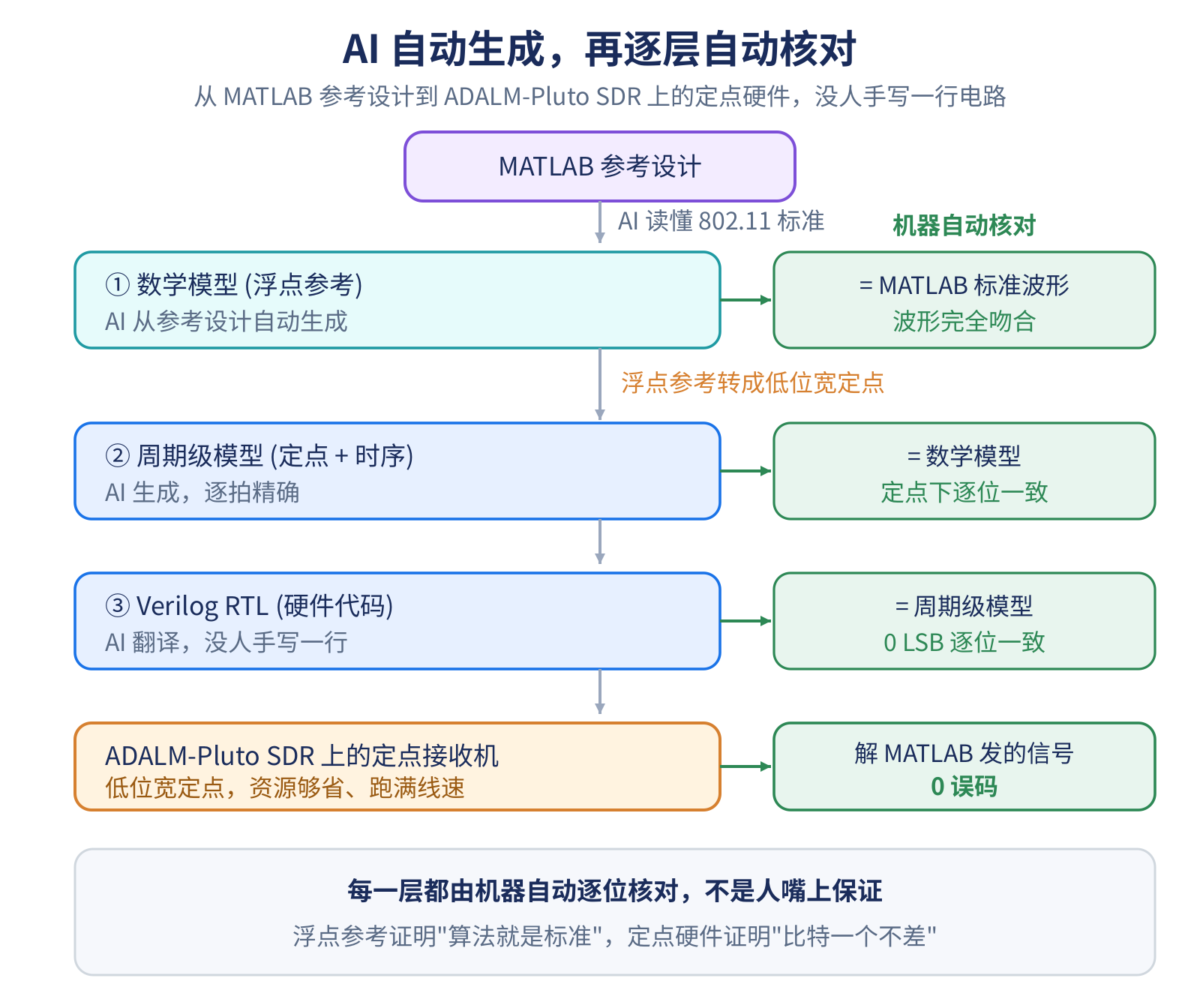

三层生成与核对：数学模型、周期级模型、Verilog RTL，逐层交叉核对 — 分三层生成，每一层都由机器交叉核对：浮点模型与 MATLAB 波形吻合，周期级模型与之逐位一致，RTL 又与周期级模型逐位一致。

接收机做了哪些事

输入是射频前端（Pluto 上的 AD9363）下变频之后送出的一串基带 I/Q 采样，并不是天线信号。接收机把这串采样变成干净的数据比特，每一步都对应 802.11a 标准：它检测每一个包并校正载波频偏，用 64 点 FFT 解调每个 OFDM 符号并对每个子载波做均衡，把符号软解调成似然值并解交织，再用维特比译码卷积码、解扰，恢复出净荷。

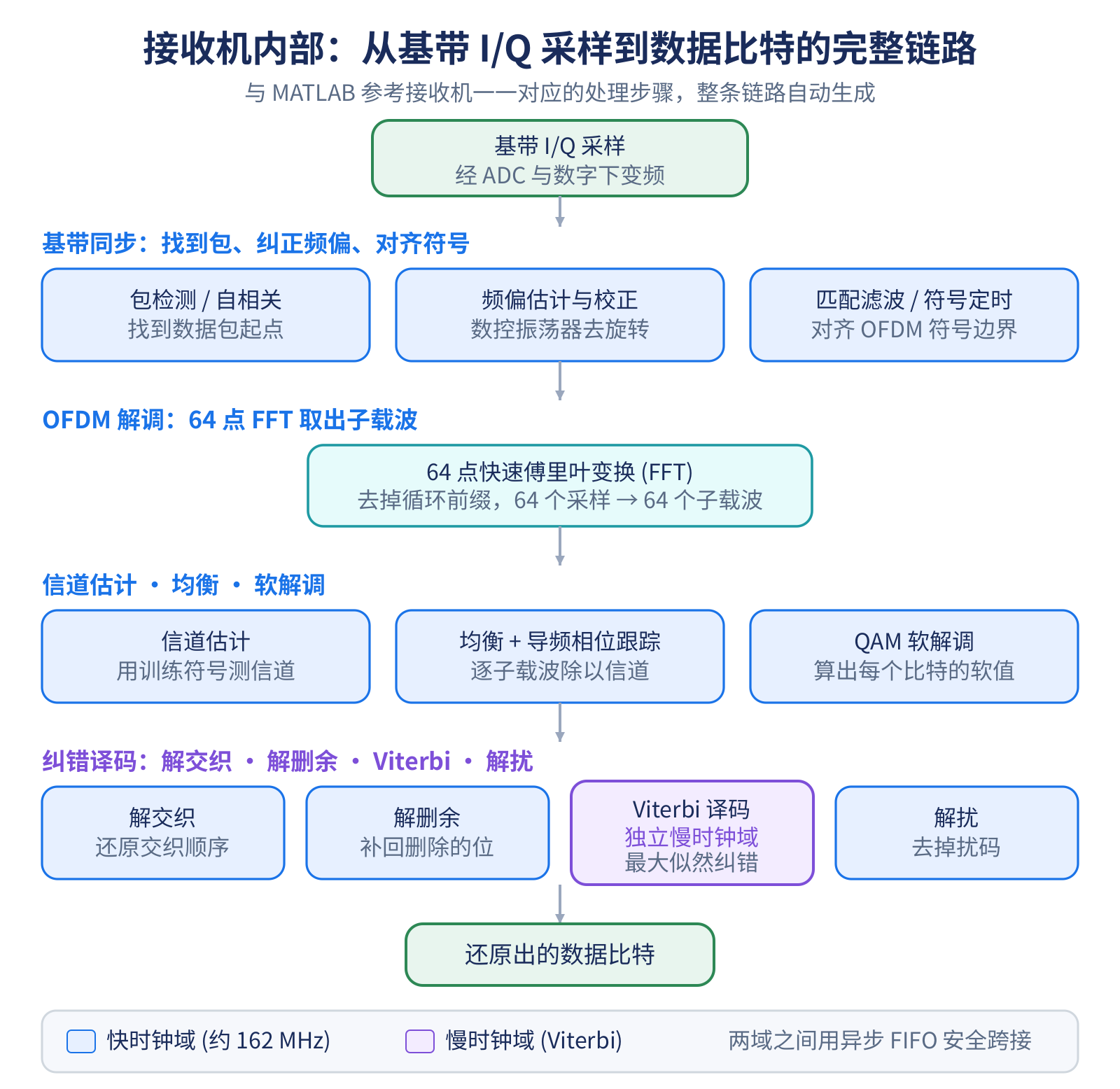

接收机框图：同步、OFDM 解调与均衡、软解调、译码与解扰，跨两个时钟域 — 接收机信号链，从基带 I/Q 采样到数据比特。维特比译码器运行在自己较慢的时钟域，由异步 FIFO 跨接。

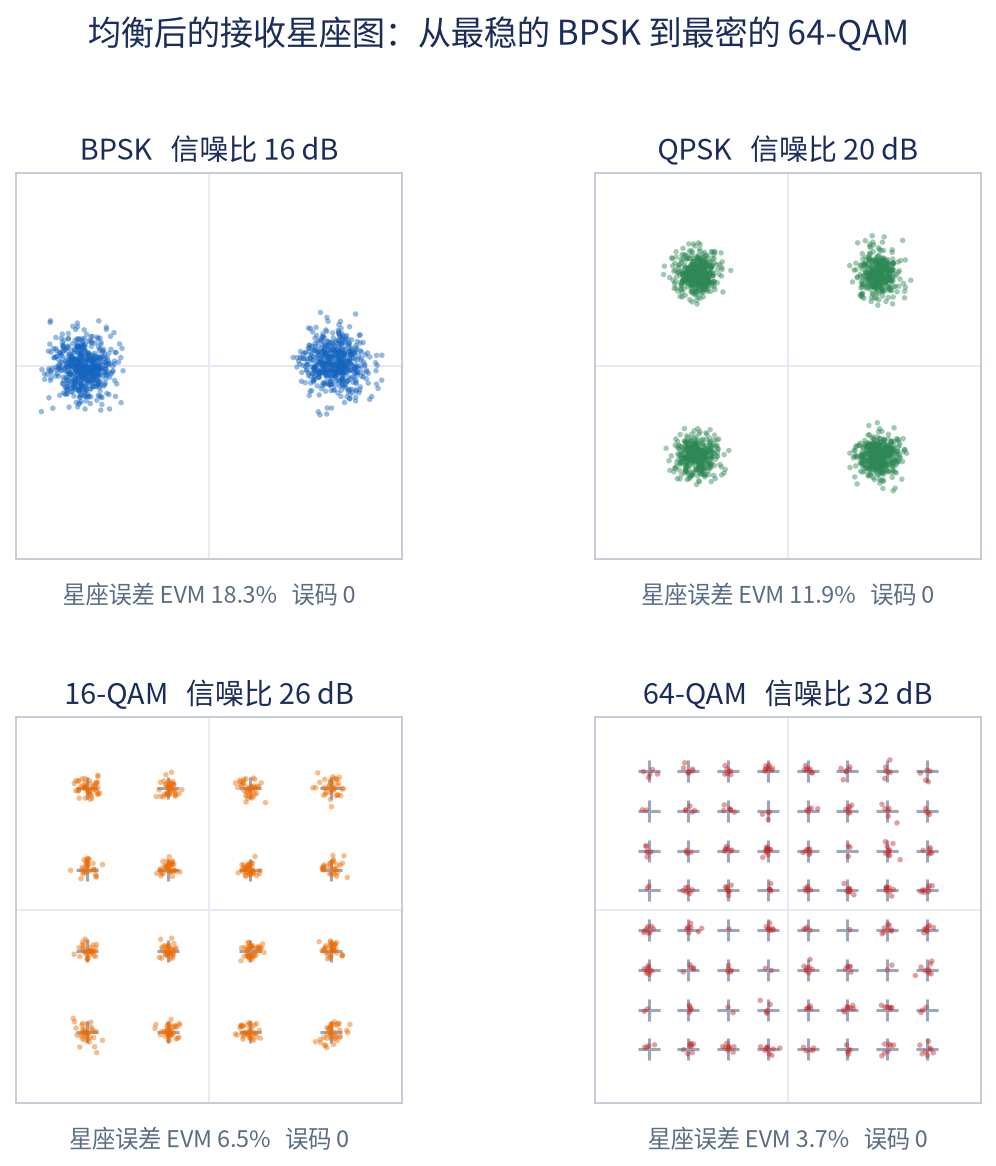

BPSK、QPSK、16-QAM、64-QAM 的接收星座图，星点紧密聚集在理想点 — 四种调制方式的接收星座图。星点紧密聚集在理想位置，是同步、均衡与解调正确的直观标志。

信号本身长什么样

有两张图刻画链路本身。发射频谱显示了 OFDM 的特征：64 个子载波填满 20 MHz 信道里约 16.6 MHz 的带宽。误码率曲线则显示每种调制随信道变差时的表现：星座越密，承载的比特越多，但要保持干净所需的信噪比也越高。

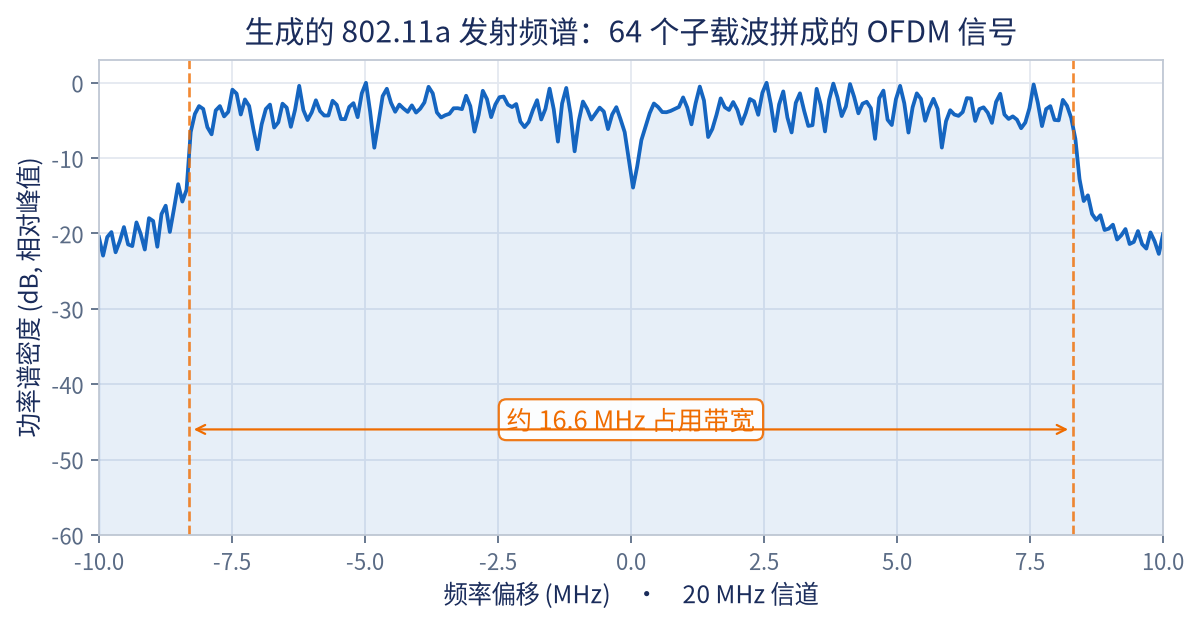

生成的 802.11a 波形发射功率谱密度，20 MHz 信道内约占用 16.6 MHz — 生成的 802.11a 波形发射频谱：64 个子载波拼成 OFDM 信号，占用 20 MHz 信道里约 16.6 MHz 的带宽。

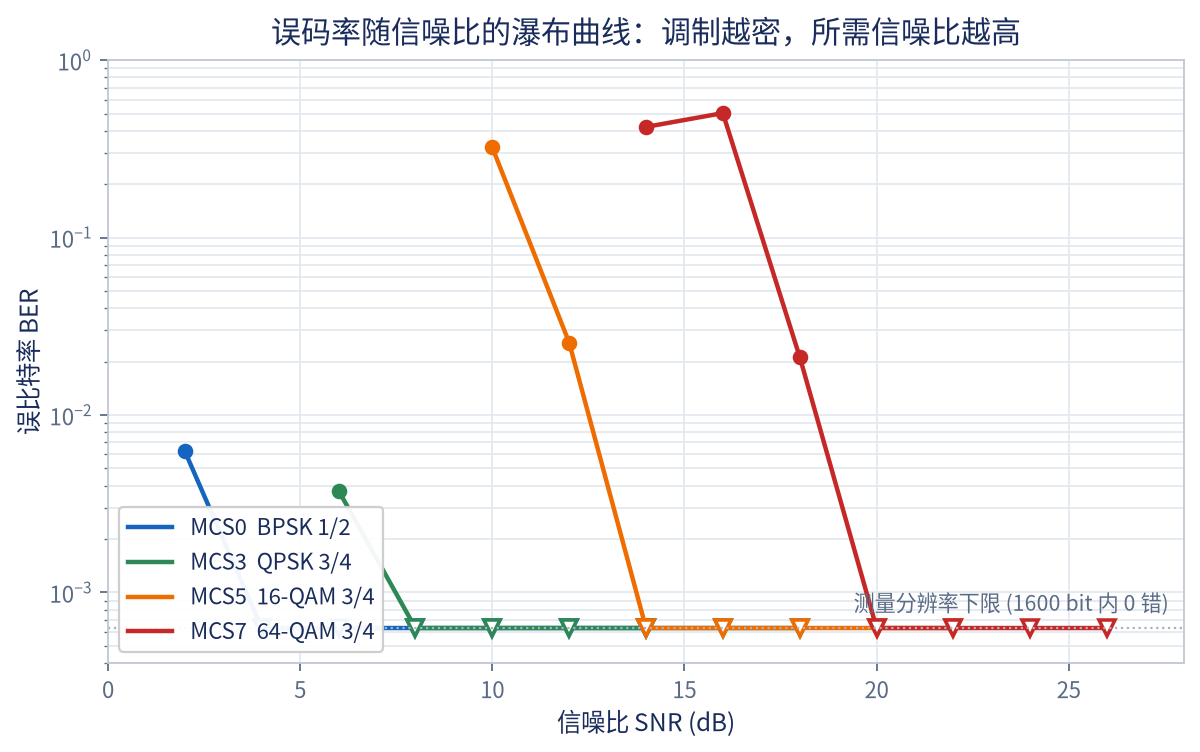

BPSK、QPSK、16-QAM、64-QAM 经过完整接收链路的误码率随信噪比曲线 — 经过完整接收链路的误码率随信噪比曲线。空心标记位于测量分辨率下限：在该点 1,600 比特内未见错误。

证据：一张图进去，同一张图出来

最有说服力的是端到端测试。我们把 MATLAB WLAN 工具箱生成的波形，经过 12 比特 ADC 模型，再交给定点硬件译码。在 24 个包、共 38,400 比特上，接收机把发送的比特一个不差地收了回来。发送的图片被精确地拼回原样。

0 误码 / 38,400 比特

MATLAB 生成的 802.11a 波形，由定点接收机恢复

发送的原图与 FPGA 接收机恢复出的图像，完全一致 — 发送的原图（左）与接收机恢复出的图像（右）。逐比特恢复意味着两者逐像素完全一致。

在真实采集的信号上看它运行

同样的"一张图进、同一张图出"测试，在两根天线上做了空口实测，并把采集到的采样直接从射频设备上保存了下来。下面的链路分析器在浏览器中回放这段真实的片上采集数据，不连接任何硬件。随着数据速率从 BPSK 提升到 64-QAM，星座图逐步收敛，信道响应与频谱同步更新，图像也随着每个数据包被译码而逐步重建。

链路分析器回放真实采集的 802.11a 数据：星座图、信道响应、频谱与恢复图像，覆盖每一种数据速率 — 链路分析器在每一种数据速率上回放真实空口采集的数据。星座图、信道响应、频谱与恢复出的图像，全部来自保存下来的片上采样。

启动交互演示

分到三层处理器上，才塞进 Pluto

这台接收机又小又便于移植。作为完整设计在 Zynq-7010 上做一次完整布局布线，它以 162.7 MHz 的接收时钟收敛，占用 8,514 个 LUT、8,233 个触发器、5.5 块 BRAM 和 43 个 DSP；在 Zynq UltraScale+ RFSoC 上表征时，同一套设计达到 309.6 MHz，为更高速的标准留出了时钟余量。

但 ADALM-Pluto 的芯片太小。完整的接收机（约 8,500 个逻辑单元）加上无线电自己的接口逻辑（又约 8,500 个），一起放不进这颗器件总共的 17,600 个。于是部署被拆到三层：对速率最敏感的同步前端和 FFT 留在 FPGA 逻辑（PL）里；嵌入式 ARM 处理器（PS）用它的 DMA 引擎、射频驱动和 USB 桥负责搬运数据；更重的后端（信道估计、均衡、软解映射、Viterbi 译码）放到主机上跑。 FPGA 经 DMA 把频域符号交给处理器，处理器再经 USB 流给主机，两端跑同一个基准模型，所以这一拆从头到尾都逐比特一致。

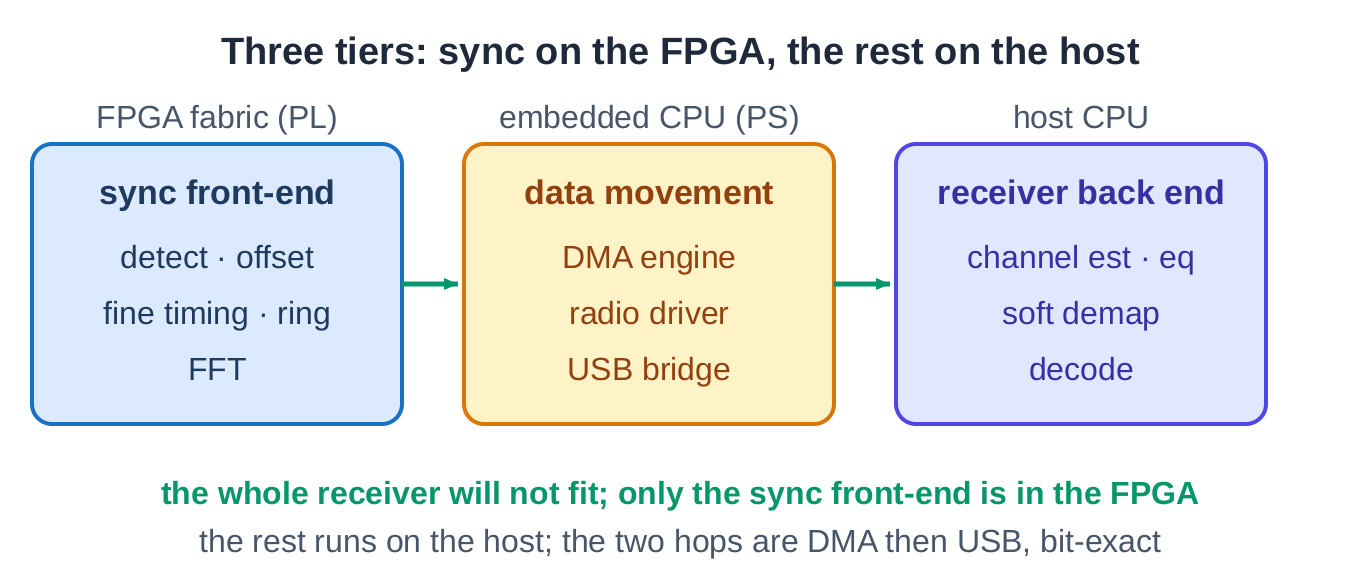

三层处理器：同步前端与 FFT 在 FPGA，数据搬运在嵌入式处理器，接收机后端在主机 — 部署拆到三层：只有同步前端放得进 FPGA，其余交给主机，两级接口分别走 DMA 和 USB。

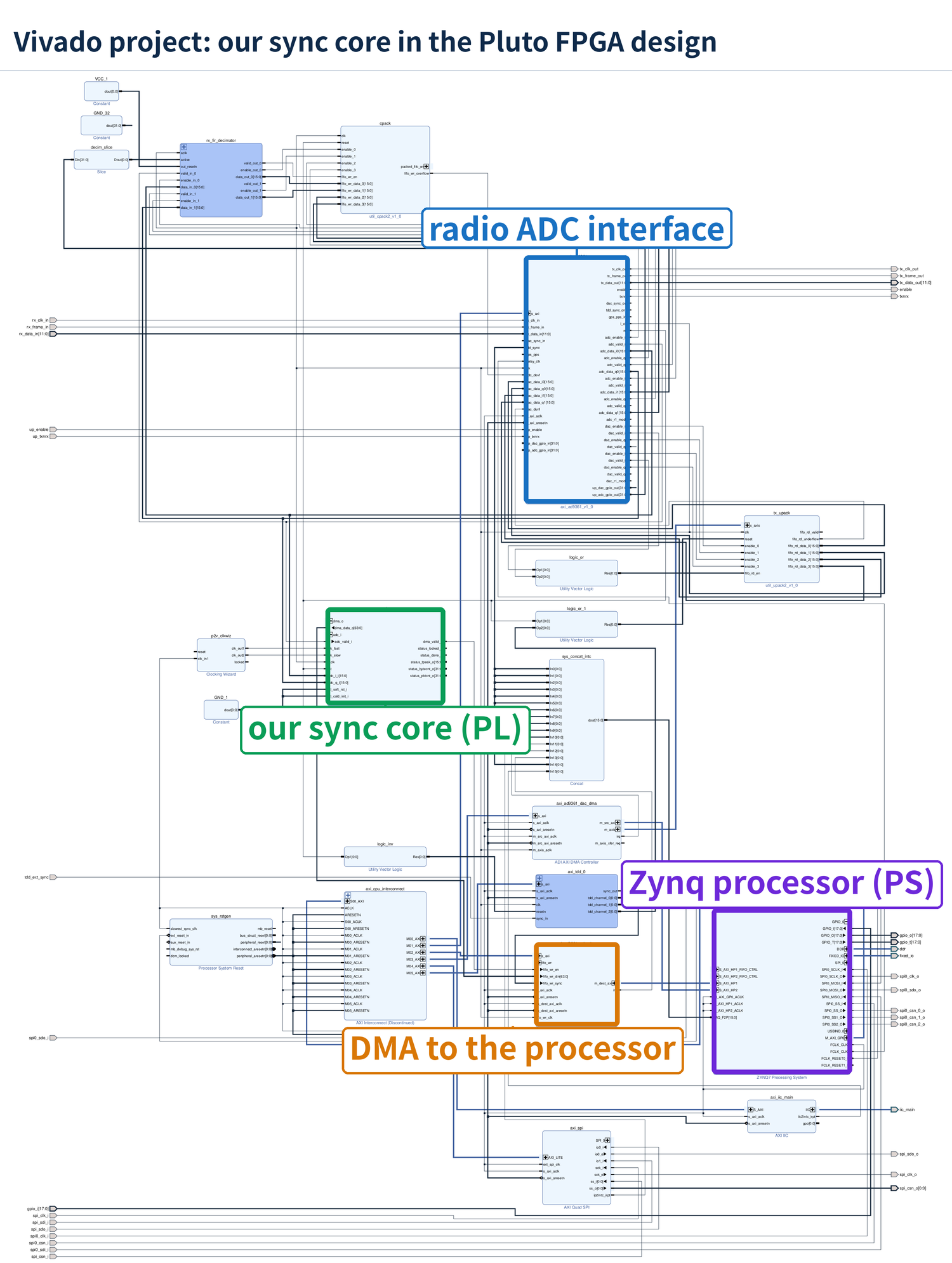

Pluto 的 Vivado 工程截图：同步核嵌入其中，旁边是射频接口、DMA 和 Zynq 处理器 — 真实的 Vivado 工程：我们的同步核（PL）嵌进 Pluto 原厂的 FPGA 设计里，旁边是射频接口、DMA 和 Zynq 处理器（PS）。

这样在空中两根天线上跑，交付的图像在每一种数据率下都逐比特恢复。有线连续 90 秒的运行里，每个包都译出来了（1390 个里 1390 个）；空口的原始单包成功率是 99.88%（832 里 831），差的那一个是真实信道抖动、不是主机丢数据，协议会重发补回，所以图像照样完整。

为什么这件事可以复用

这里没有任何东西是针对某一张图片或某一个包的。同一套流程可以接过一份信号处理参考，比如另一个标准、一条发射链路、一个自定义 OFDM 链路，用同样的方式、在每一层做同样的逐比特核对，生成一台经过验证的接收机或发射机。这台接收机以无线 PHY IP 核的形式提供；它背后的方法，也以设计服务的形式提供。
