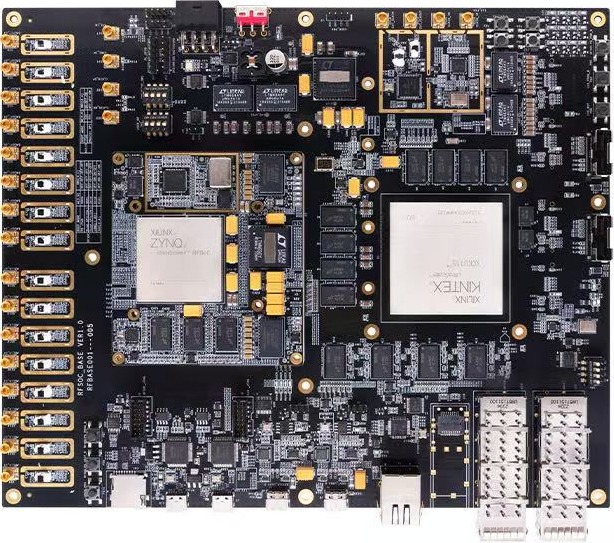

一块板子上有两块大 FPGA，一块是 Zynq UltraScale+ RFSoC，一块是 Kintex UltraScale， 中间用八条高速串行线相连。这一次的目标，是把第二块芯片变成第一块的扩展仓：模块放过去算，旁边那 4GB 内存拿来当远程存储。整个过程由 AI 在 Python2Verilog 框架下完成，工程师只在每一步给方向。
要做成这些，两块芯片之间的链路得先双向跑通真实字节。一个方向很快通了。另一个不通，而且是以一个问题 最磨人的方式：没有报错，没有崩溃，每一项检查都是绿的。
一个方向死活不通，每一层却都过了
这条链路走一种标准线路编码：每 64 位数据配一个 2 位同步头，接收端连续看到足够多的合法同步头就锁定。 一个方向锁定了，另一个一直在滑动，永远差一点。于是我们逐层测量，每一层都通过：厂商自带的例程仿真建起了 链路；一次自环仿真锁定并逐位精确地传过一帧；一次按真实接线连好的跨芯片仿真两个方向都锁定、回环逐字节精确； 对仿真导线上 40 万比特的分析发现，在唯一正确的偏移上同步头 100% 合法；对好坏两版布线后网表逐属性、逐引脚 的对比，结果完全相同。

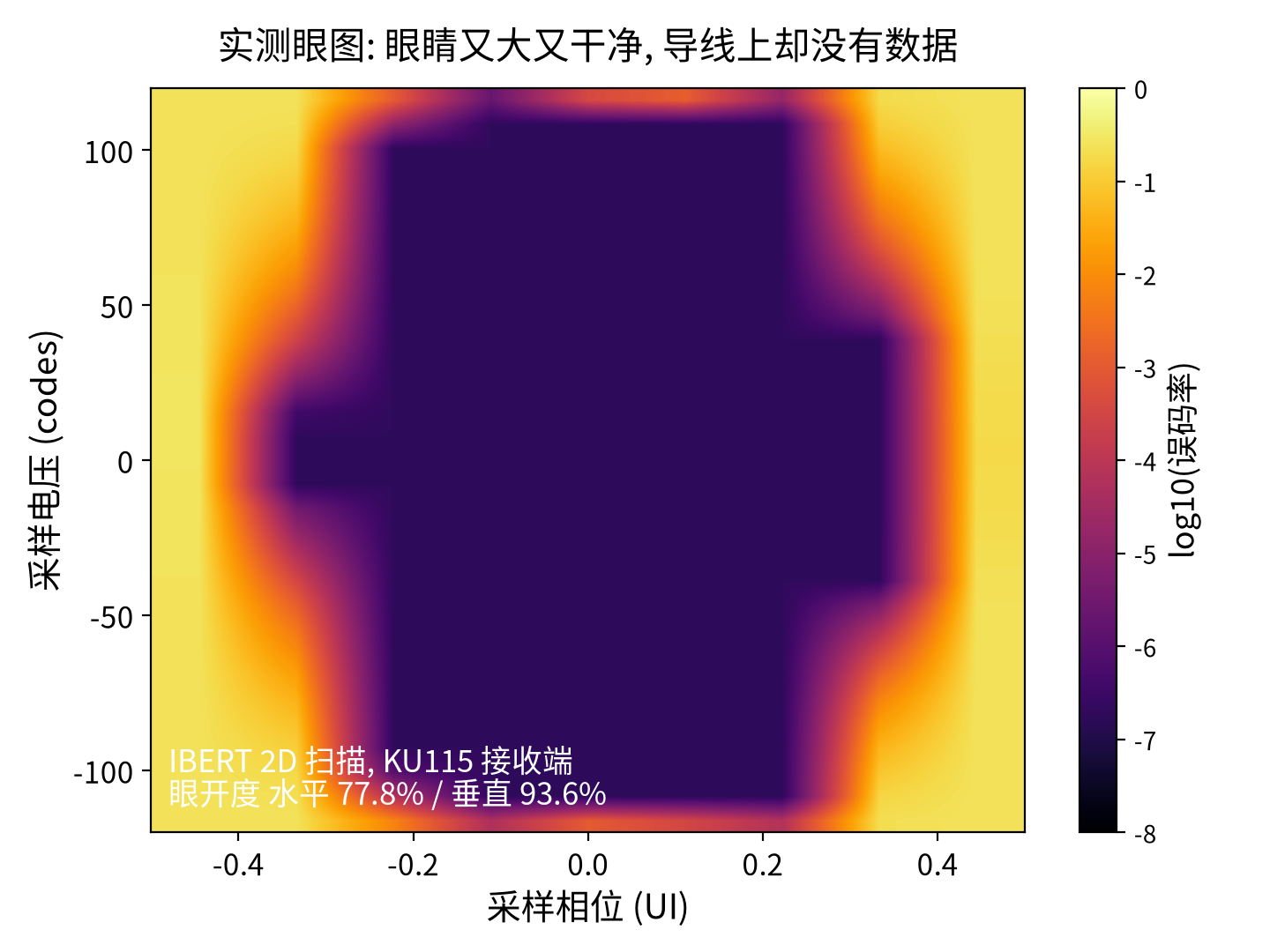

眼图说的是同一件事。接收端的扫描显示眼睛又大又干净：水平张开度 77.8%，垂直 93.6%。信号质量无可挑剔。 问题恰恰不在信号质量。
抓到导线上的真实字节

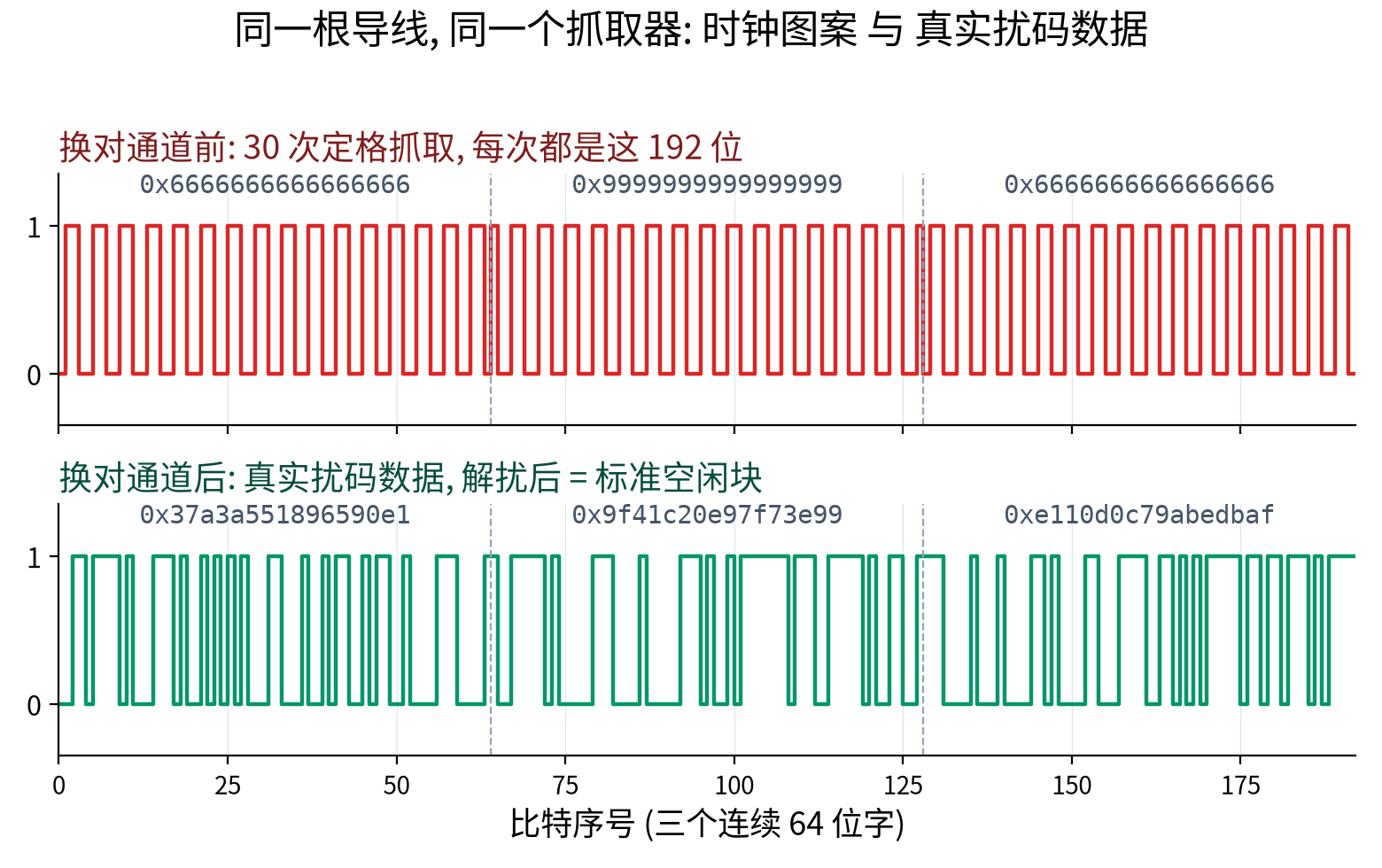

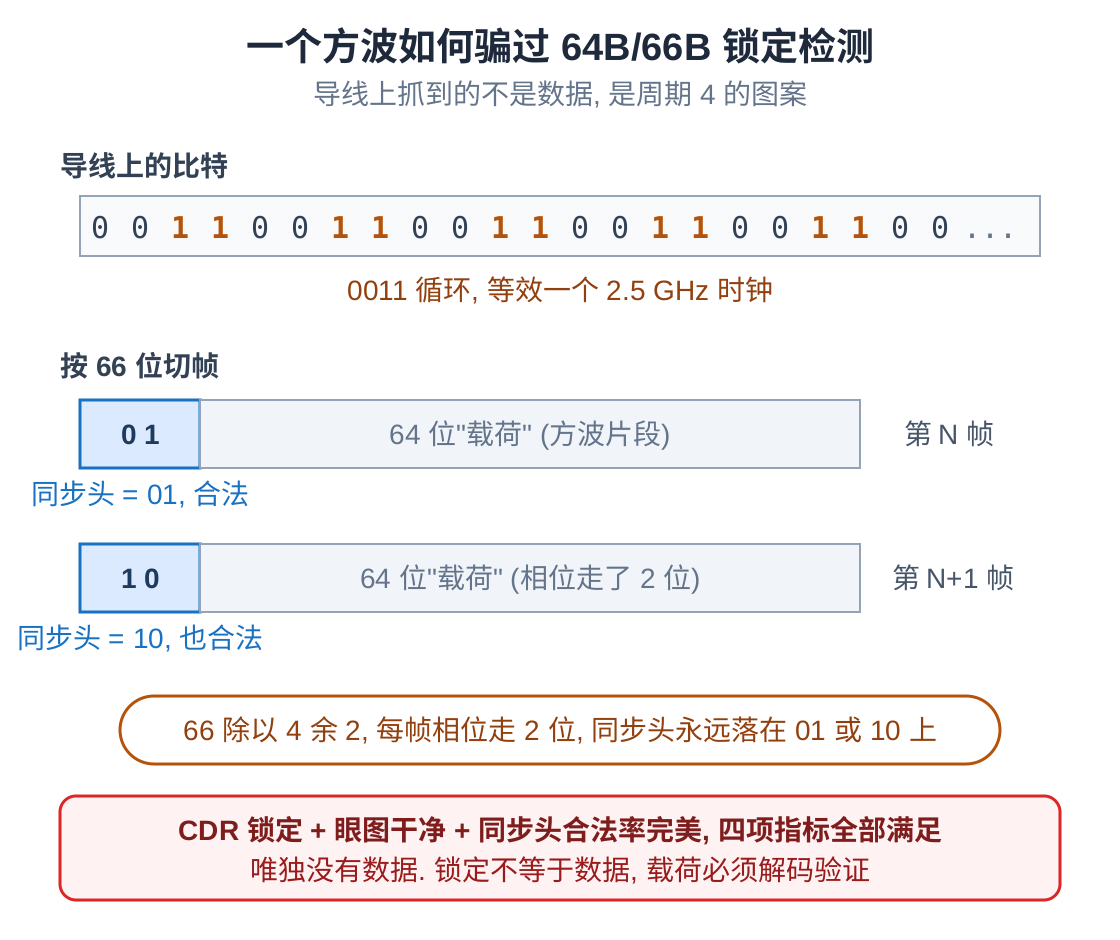

到此为止的每个读数都是统计出来的数字。于是我们加了一个一次性抓取器，把锁定状态下连续三拍的原始 64 位字 直接读回来。回来的是 0011 循环。扰码数据本该像随机数，这却是一个纯方波，一个 2.5 GHz 的时钟。而 66 除以 4 余 2，所以按 66 位切帧，每帧相位走 2 位，同步头永远落在 01 或 10 上，两种都合法。
这一次抓取排除了一整类猜测。导线上根本没有数据，只有一个自由振荡的时钟图案，一直在冒充一条健康的链路。
地图是反的

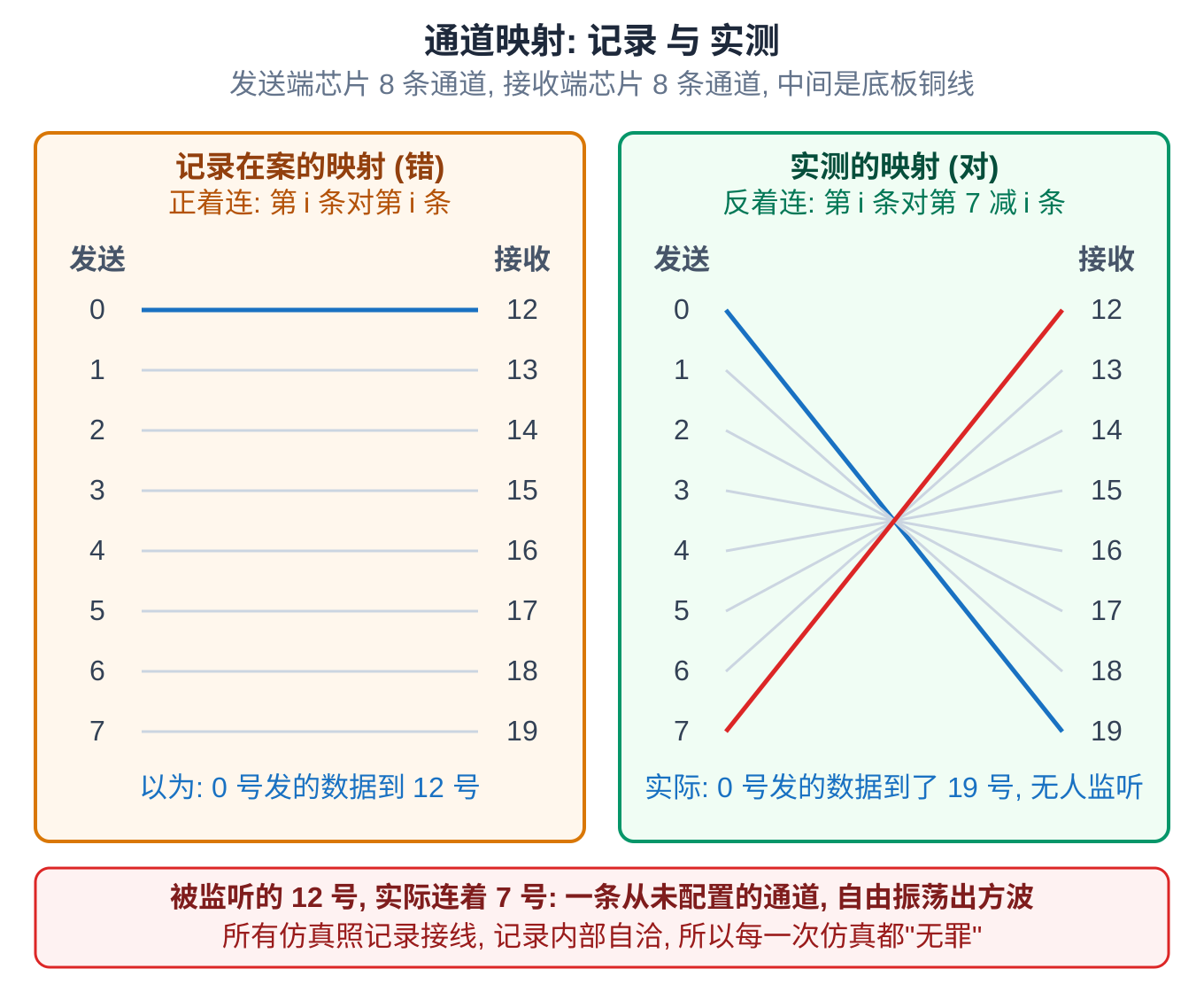

于是我们把通道接线重新量了一次：只认物理通道名，不认工具序号，每条通道发一个不一样的二进制编码标记， 三轮解出全部八条。结果和我们一直信任的那份记录正好相反。发送端一直往一条没人监听的通道上发正确的数据， 而被监听的那条，连着一条从未配置的通道，自由振荡出那个方波。所有仿真都照同一份记录接线，记录内部自洽， 所以每次仿真都通过。
之前对这八条线已经跑过一次误码率测试，其中七条零误码，那它怎么会漏掉一对接反的线？因为那种测试 往每条线上发同一个伪随机序列：不管谁连着谁，每个接收端都能锁定、都报零误码。它对"谁连着谁"天生是盲的。 每条铜线确实都好，错的是"谁对谁"那张表。修法是换到正确的两条通道上重建，一次就通，逐字节精确。排查途中顺手 修掉的三个真实 bug 都留下了，但都不是根因。
从原理图 PDF 里，用机器抠出 DDR4 引脚表

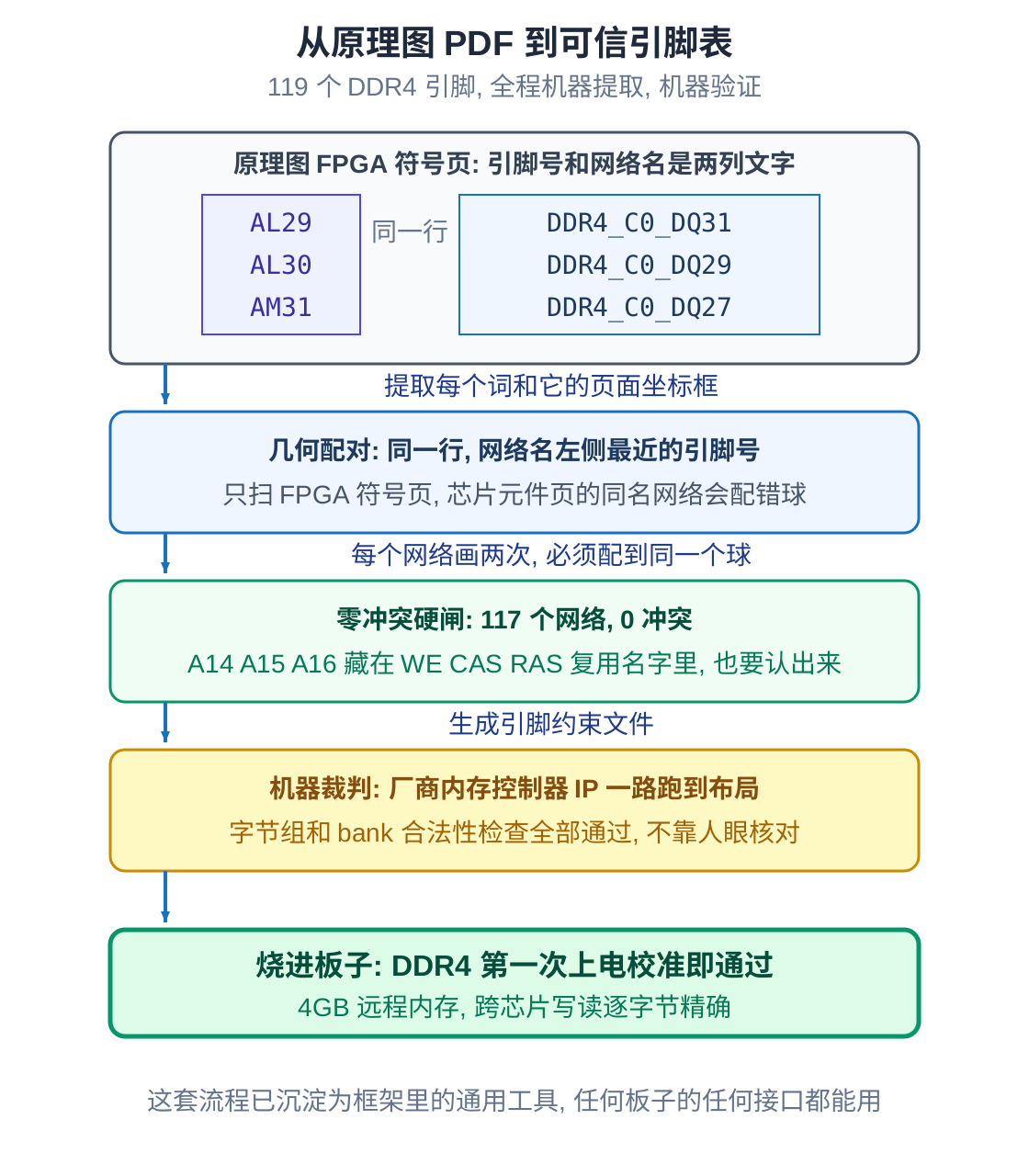

接下来是远程内存。第二块芯片旁的 4GB DDR4 没有任何机器可读的引脚文件，只有一份 75 页的原理图 PDF， 而它的 64 位接口有 119 个引脚，手抄错一根线就是一次校准失败。于是 AI 把它变成一个几何问题：提取每页每个词 和它的坐标框，把每个网络名和同一行里最近的引脚号配成一对，并要求每个网络都配两次、必须配到同一个引脚，否则 整份作废。这道零冲突硬闸解出 117 个网络，零冲突，连藏在复用名字里的地址线也认了出来。裁判是厂商的内存控制器 IP：它一路跑到布局，字节组和 bank 合法性检查全部通过，全程不靠人眼看图纸。烧进板子，DDR4 第一次上电校准 就通过。
第二块芯片成了扩展仓
链路能跑真实字节、内存也校准之后，第二块芯片承担了三种角色，全部在真实硬件上验证。一次 256KB 的往返在 链路上回来逐字节精确。一个放在第二块芯片上的 Wi-Fi LDPC 译码器，吃进 1296 字节软信息、吐出 164 字节判决， 与基准模型比对零错，中间不复位连跑两次仍零错。跨链路写 4KB 再读回逐字节精确，换个深地址再来一遍仍精确。 从此第二块芯片对第一块就是三样东西：一条 10 千兆管道、一个算力节点、一块 4GB 远程内存。
还留了个尾巴。之前的误码率测试在八条线里有一条测出过少量误码。收官前用测试仪把这条线单独泡了十分钟： 6 万亿比特，零误差，眼图张开度和其他七条一个水平。这条线正好就是反向链路一直在用的那条。链路后来又往前走 了一步，把多条线捆绑成一条更宽的通道，两条线并跑的版本已经逐字节精确。捆绑时又冒出一个假设：两块芯片给通道 编号的顺序正好相反，单条线永远暴露不了。修法是让每条线在数据里自报身份，接收端按听到的身份重排。接线关系 从此是测出来的，不是假设出来的。
留下的三条准则
每一条都写回了框架，成为每次构建都会跑的强制检查。
锁定不等于数据。一个方波能同时满足同步头锁定、CDR 锁定、干净的眼图和完美的同步头合法率。 一条链路只有在解出真实载荷、逐字节对上时才算验收通过。
地图只认物理名字。通道接线用两端的物理名记录，用每条一个的独立标记实测。工具的编号不算 "谁连着谁"的证据。
引脚表只信机器。原理图引脚用几何配对提取，只有每个网络都零冲突解出才放行，再由厂商 IP 验证，而不是靠人读图。
为什么这件事重要
最贵的失败，就是每一层都报通过的那种。当电路在每个层级都查过没问题时，该检查的是测量本身。一条只写反了 一行的记录能存活整整一天，正是因为每一次仿真都老老实实照着它接线。这份纪律贯穿我们做的每一件事：每一层都对 着真实读数验证，相信硬件的真实状态，而不是描述它的那份文档。第二块芯片就是这样，一步一个测量地，成了第一块 的扩展仓。
