一块板子上有两块大 FPGA：一块跑 Linux 的 Zynq UltraScale+ RFSoC，旁边一块 Kintex UltraScale，中间是一条 10 千兆串行链路。过去要改第二块芯片的逻辑，就得接上编程器，因为那块芯片一断电 就什么都不记得。我们把整个更新过程搬到了两块芯片本来就在传数据的那条链路上。动手的工作由 AI 在 Python2Verilog 框架下完成，工程师在每一步给方向。
为什么显而易见的那条路走不了链路
FPGA 的逻辑存在易失性存储里，所以加载有两条路。一条是把固件直接下载进片内的配置存储器，立刻生效， 下次断电就没了。另一条是把固件写进旁边的闪存，芯片每次上电自己去读。调试阶段一直走第一条，靠一条单独的 线从工作站下载。
第一条路搬不上链路。写配置存储器会把整颗芯片重写一遍，承载链路的逻辑也在其中，传到一半链路自己就断了。 先烧闪存再重启，是远程更新的标准做法，我们做的就是这一条。
把烧写通道挂在数据链路上
第二块芯片旁边的闪存有 64 兆字节，接在专用的配置引脚上。这组引脚有个好处：设计跑起来之后，还能通过 片内的一个接口继续访问它们，所以这颗闪存不占用任何普通封装引脚。

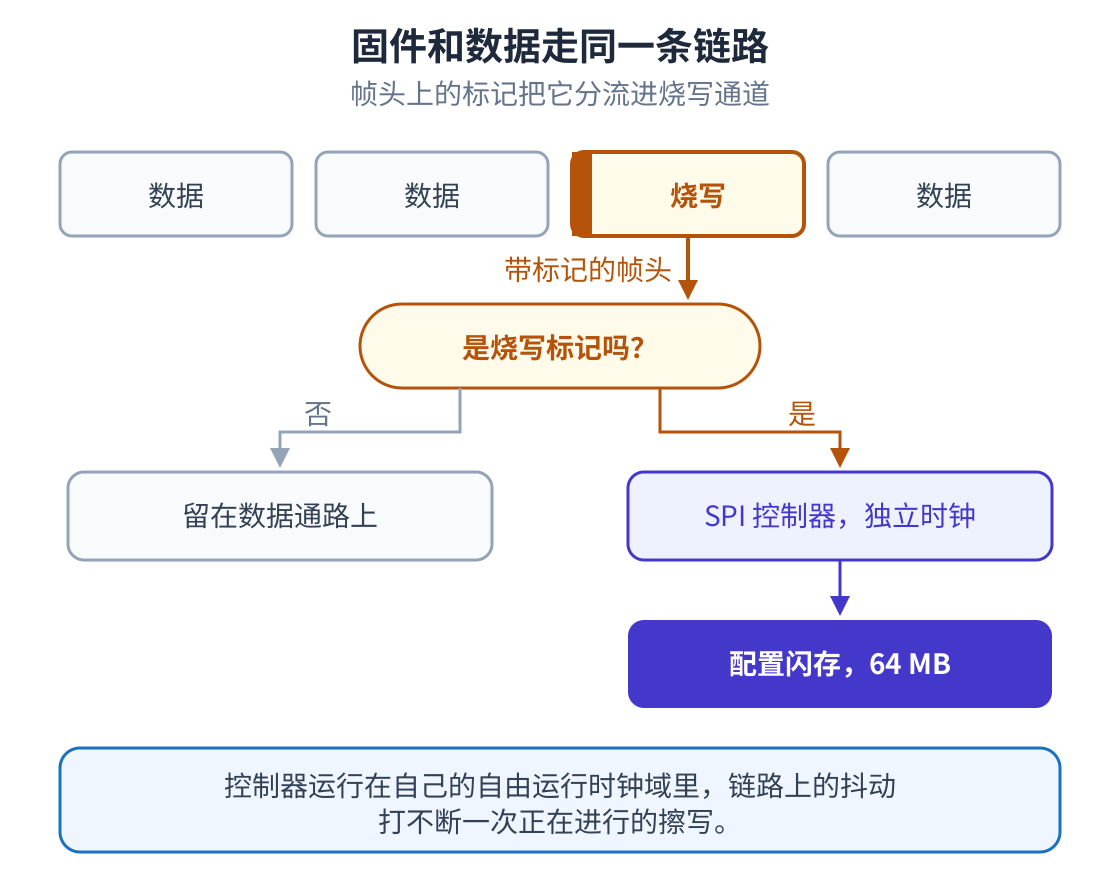

帧头带标记的帧分流进烧写通道，其余流量照旧通过。标记后面是一个 SPI 控制器，放在自己的自由运行时钟域里， 链路上的抖动打不断一次正在进行的擦写。批量操作一次往返搬 128 千字节。闪存的命令集留在主机侧，所以 FPGA 上的逻辑不认识任何厂商操作码，同一条通道换一颗闪存照样能用。
真机上三步验收，每步都有数字。走链路读回的器件识别码，与原理图上印的那颗闪存型号完全对应。高地址上的 单扇区试验擦除、写入、回读、再擦除，逐字节精确。然后是整份固件：8.56 兆字节写到零地址，回读用了 165 秒， 没有一个字节不符。
启动测试说不，寄存器还自相矛盾
FPGA 上电去哪里找固件，由三个模式引脚决定，原理图上印的默认值就是从闪存启动。可是按模式引脚重新配置 之后，芯片直接黑掉了。读配置状态寄存器，它说模式引脚是 000，那不是从闪存启动。同一份寄存器还说配置从未 完成，而这个设计明明在运行，还在通过链路应答。
一份自相矛盾的寄存器定不了任何事，所以真正算数的是那次重新配置的行为，而它已经给出了答案。回到原理图， 用几何提取把那一小块抠出来：三个模式引脚全接在一个四位拨码开关上，图纸上印的默认值在装配时没有拨到位。 我们想要的设置和装配现状只差一位，所以只需要拨动一个位置，而且哪个方向算“开”都无所谓。
怎么证明芯片跑的是哪一份

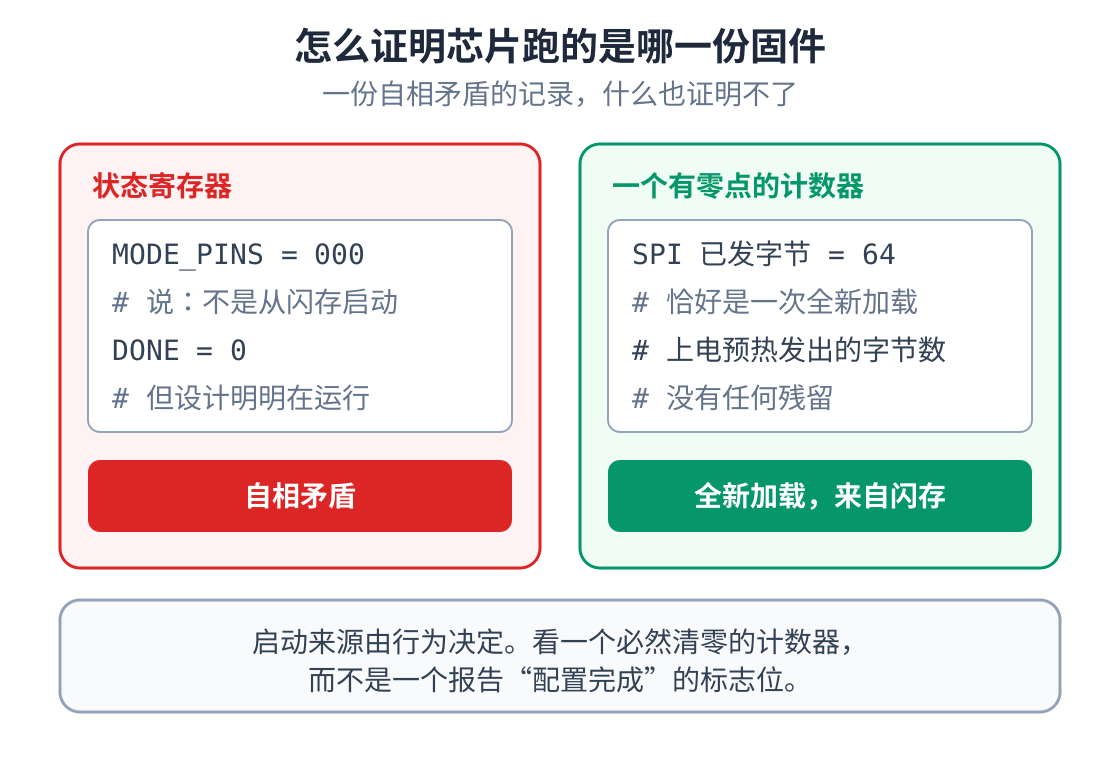

拨完开关，芯片自己完成了配置。不过“配置完成”是很弱的证据：它说不出芯片加载的是闪存里那份，还是之前 从线缆灌进去的残留。设计里有个计数器记录 SPI 接口发过多少字节，读出来是 64，恰好是一次全新加载上电预热 发出的字节数，一个都不多。这个计数器有零点，所以这是一次从零开始的加载。

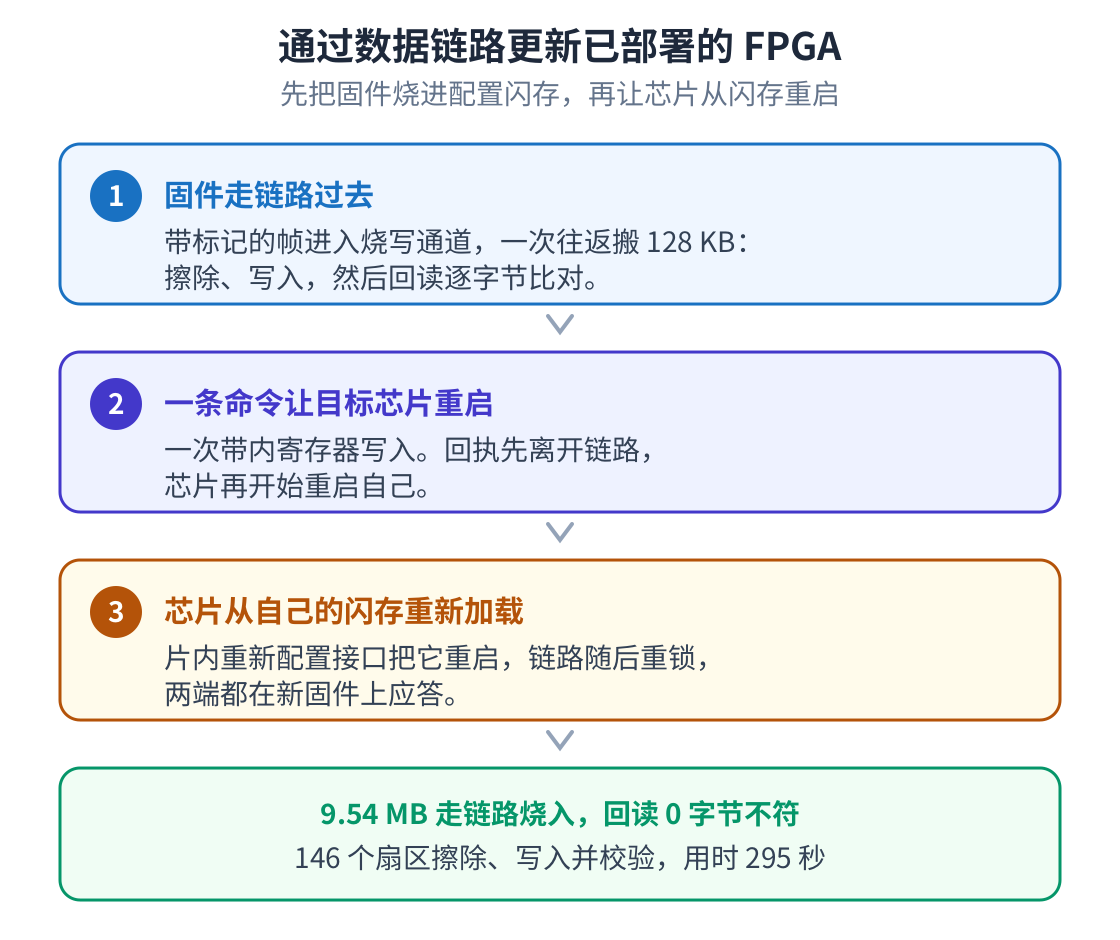

然后整件事变成远程的。一条带内寄存器写入，回执先离开链路，芯片再重启，这样一次沉默的失败就不会被当成 一次沉默的成功。片内重新配置接口从闪存重新加载设计，几秒后链路重锁，两端都在新固件上应答。
同一套流程，跑在更宽的链路上
随后这套流程又在更宽的通路上验了一次：两条通道捆绑起来，芯片内部的数据通路也加宽到 128 位，让捆绑 出来的带宽真正用得上。同一批 256 千字节回环从每秒 3.0 千兆涨到 5.24 千兆，链路侧的用户带宽上限从 9.2 提到 18.6 千兆，于是瓶颈从线上挪进了芯片里。在捆绑通路上整套更新重跑一遍：9.54 兆字节，146 个扇区 擦除、写入并校验，没有一个字节不符，用时 295 秒，随后远程重启，每一项检查都在第一次读取时就应答。烧写和 重启这两件事，现在跑在它们自己烧出来的系统之上。
留下的三条准则
这三条都写回了框架，成了每次构建都会跑的检查。
信行为，不信记录。从一个运行中的设计读出的状态寄存器，同时报告了两件不可能都成立的事。 这样的记录证明不了任何东西。真发一次命令，让硬件自己回答。
回执先走，动作后发。以重启收尾的命令会丢掉自己的回复，于是在主机看来成功和失败长得 一模一样。回执先离开链路，芯片才开始重启。
启动来源的证据要有零点。想知道芯片跑的是哪一份固件，就看一个在全新加载时必然清零的 计数器。配置有没有报告完成，与固件从哪里来无关。
这件事的意义
一次需要人和线缆的更新，给现场每一次修复都设了成本下限，也决定了你敢发什么货。把更新搬到系统本来就有的 链路上，这个下限就没了：主机把固件烧进目标芯片的闪存，发一条命令，目标带着新固件回来，断电重来也一样。 让它成立的，还是同一套做法。每一层都用真实读数验过，相信硬件的实际状态，而不是描述它的那份文档。
