手机一开机，最先做的一件事就是找基站。它并不知道附近有哪些小区、每个小区的编号是 多少，于是扫过整段频谱，去捕捉每个小区每隔一小段时间发出来的一小块同步信号。在 5G 里这块信号 叫 SSB，它把主同步、辅同步和广播信道打包在一起，占 4 个 OFDM 符号、240 个子载波。
把这台小区搜索接收机手写到 FPGA 上，繁琐到项目一直搁着。我们换了个做法：让算法到硅的自动 流程直接对着参考设计生成整台接收机，目标是 Kria KV260。然后拿一段真实录下来的 5G 下行喂给它， 这段信号是 30 kHz 子载波间隔，里面含着三个小区。
分层生成，每一层都对照
这套流程不是一步写出硬件的。它把接收机分成三层，每一层都让机器去跟上一层对照：一份浮点 基准模型，输出跟 3GPP 的定义和 MATLAB 5G 工具箱吻合；一份周期级定点模型，逐比特对照基准模型； 以及最后的 Verilog RTL，逐比特对照周期级模型。相邻两层之间的等价，都是机器核对的，不是嘴上 保证的。
接收机做了哪些事
输入是一段基带 I/Q 采样。把它变成一个小区编号和译好的广播消息，要走四步。开机时接收机并不 知道小区属于哪一组，于是同时拿三个候选的主同步序列做相关。每一个都是复数匹配滤波，而复数匹配 滤波又拆成三路实数子相关，所以前端并行跑着九个折叠相关器去找同步峰。之后能量测量加峰值定位把 这块信号切出来，256 点 FFT 恢复出 240 个子载波，广播译码再把消息读出来。
切成两层，才能实时跑

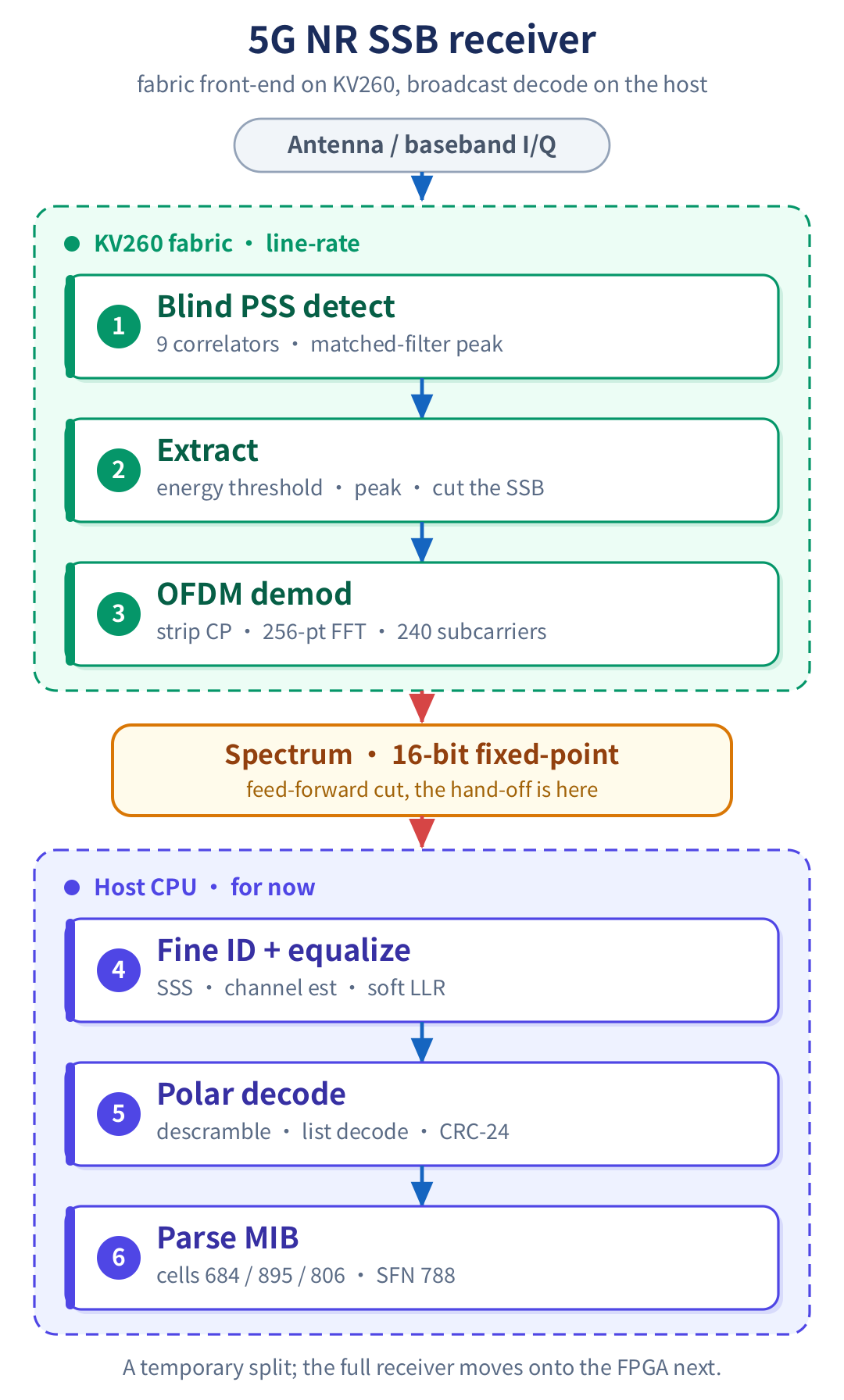

这条链子不是整块塞进 FPGA 的。检测和解调是定速的流式运算，每一拍都在动，适合 fabric。广播 译码是控制密集的活：要在 336 个辅同步候选里搜，还要跑极化码列表译码，这类东西在 CPU 上更省。 所以设计切在整条链路最窄的接口，也就是恢复出来的频谱，两半各自跑在合适的地方。前端送出的是 16 位定点频谱，但主机这一侧照样能把广播消息 CRC 校验通过地译出来，因为导频均衡和极化码的编码增益 足够把量化噪声吃掉。
从三个真实小区里读出来
验证分两头。一头是拿 MATLAB 5G 工具箱当独立裁判，上千个符合标准的同步块，每个都带着已知的 小区编号和广播消息，译出来逐比特核对。另一头是拿真实录下来的信号：接收机把这段信号里的三个小区 全都读到了同一份广播消息，系统帧号都是 788、子载波间隔都是 30 kHz。这一致性本身就是检验，因为 同一片区域里同步的几个小区，广播消息本就该一致。
这次还纠正了参考脚本里的一个错误。它把加扰域的净荷没解扰就拿去解析，得出来的帧号是错的、 而且每个小区还各不相同。补上标准规定的解扰和解交织之后，三个小区才对上。
弱到什么程度还能解
真实信号只是一个工作点。要测稳健性，用 MATLAB 工具箱生成 1460 个多样化向量，覆盖全部 1008 个小区编号、所有 SSB 位置、任意广播消息、两种子载波间隔，再加白噪声扫频、载波频偏、频率选择性 衰落。干净信道下 300 个随机配置全部逐比特正确。白噪声扫频下，误块率在每资源单元 -2 dB 以上为 零，到 -6 dB 附近才开始明显掉，这正是低码率广播信道该有的抗噪门限。
比商用参考更省

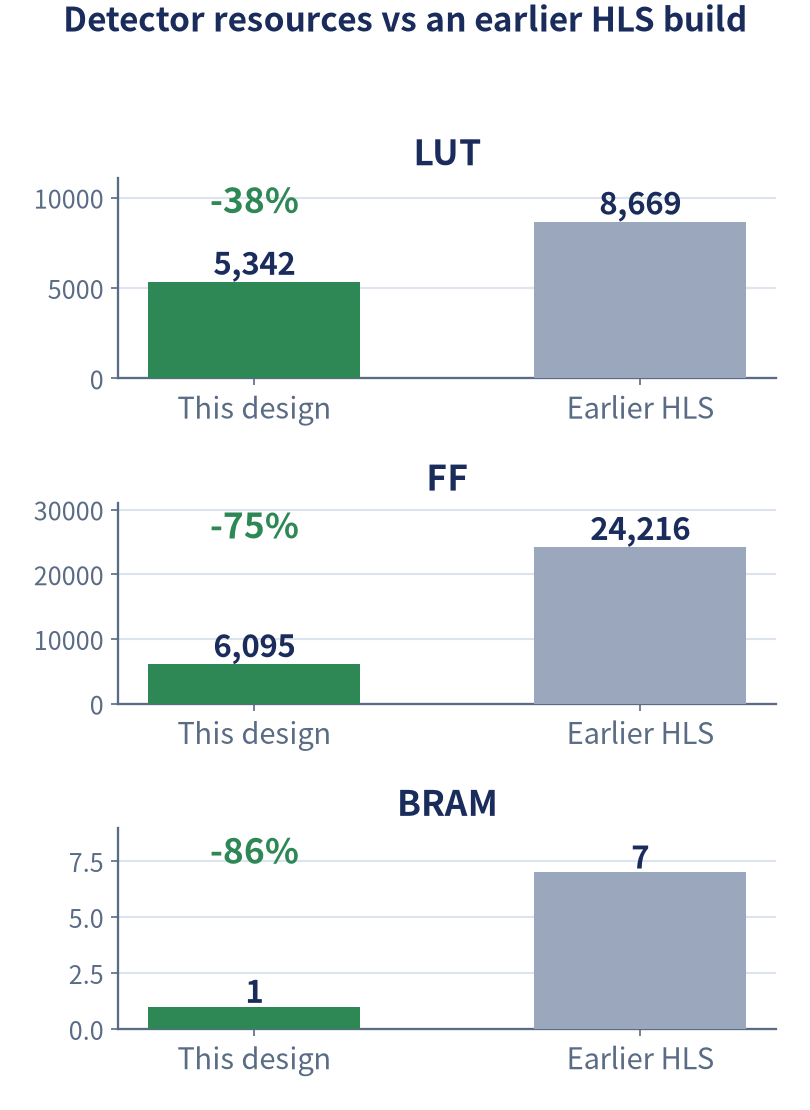

九个相关器是盲检必需的算力，资源也主要花在这上面。每一个都以框架里最高效的折叠 FIR 生成， 所以在同一颗芯片上，检测器比商用高层次综合参考实现少用 38% 查找表、少用 75% 触发器，块存储 1 比 7。整机，检测器加解调，在 KV260 上布局布线收敛于 256 MHz，部署 overlay 在 200 MHz 链路速率 下时序收敛。

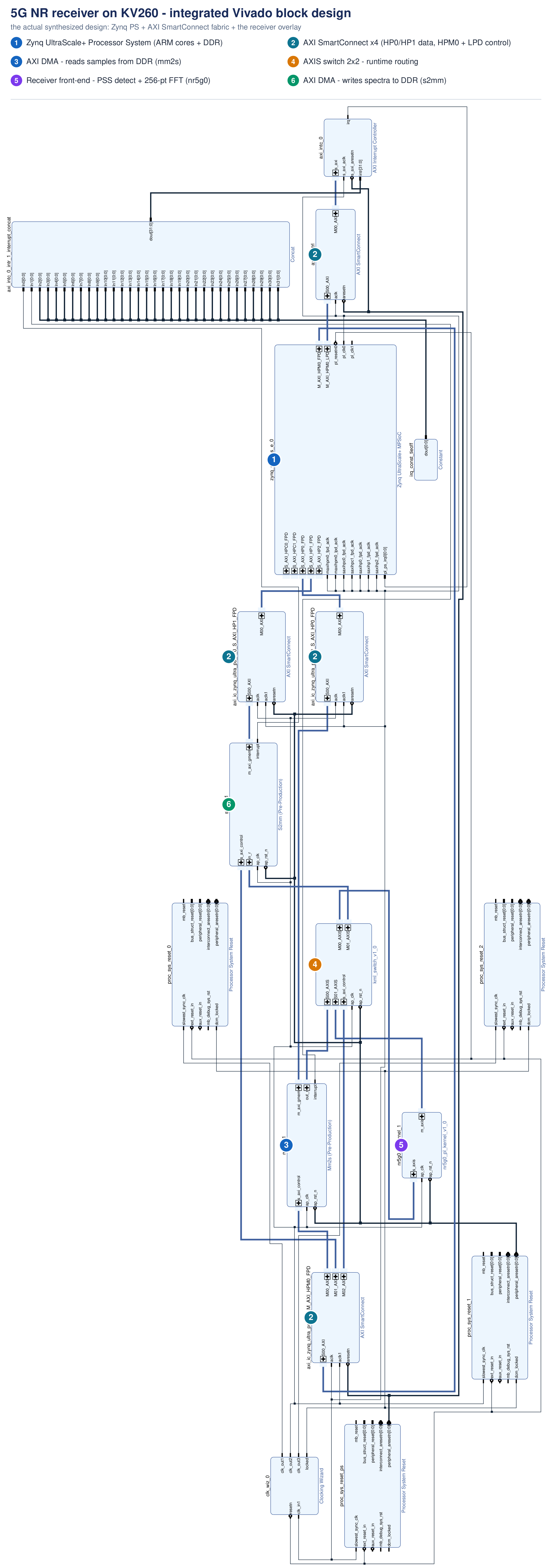

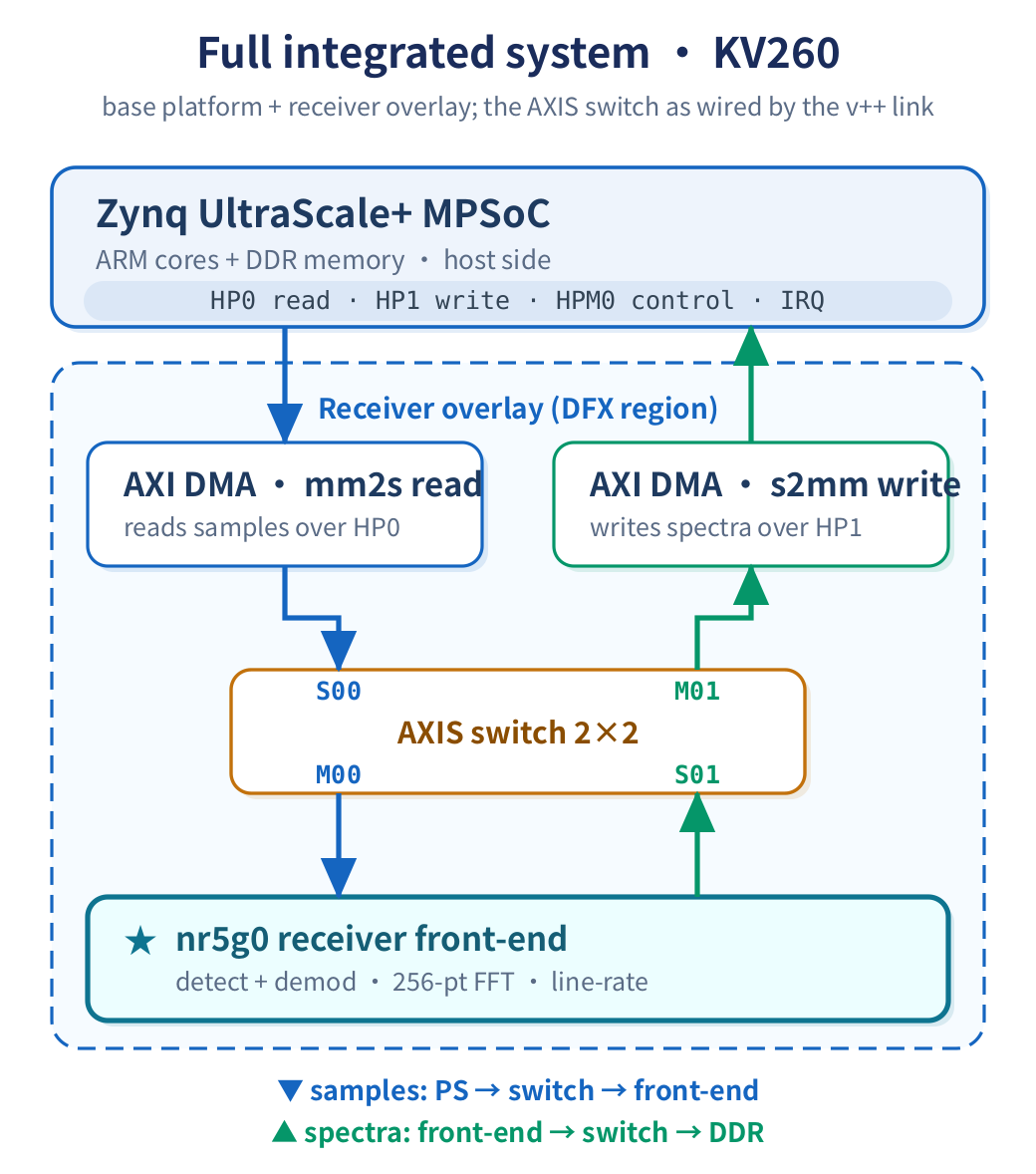

在真实硅片上，参考信号通过 DMA 灌进 KV260 前端，算出来的频谱读回来跟参考模型比对：2540 拍， 零误差。
在真实采集的信号上看它跑
下面的分析器回放一串多样化的同步块，走的是 KV260 前端频谱在主机上的同一条译码链路，没有 服务器、不接电台。随着信道变差，星座点从紧凑的 QPSK 一圈圈散开成噪声云，信号质量的历史曲线跟着 爬高，广播译码一路逐比特正确，直到抗噪极限才失败。
为什么这件事可以复用
这次做的是一台 5G 接收机，但整个方法里没有一处是 5G 专属的。从标准定义，到带时序的定点 模型，再到生成的电路，每一层都跟上一层逐位等价，而且这个等价是机器核对的。前端跑在 fabric、 译码放在主机，是切在整条链路最窄的接口上，这个按算力分工的思路对任何一条又长又不均匀的信号 处理链都成立。更省的资源也不是手工抠出来的：流程把每个相关器映射到最高效的硬件结构，所以才能 比商用工具综出来的还小。能带走的是这套方法，不是这一台接收机。
